Toyota Avalon Service & Repair Manual: Components

COMPONENTS

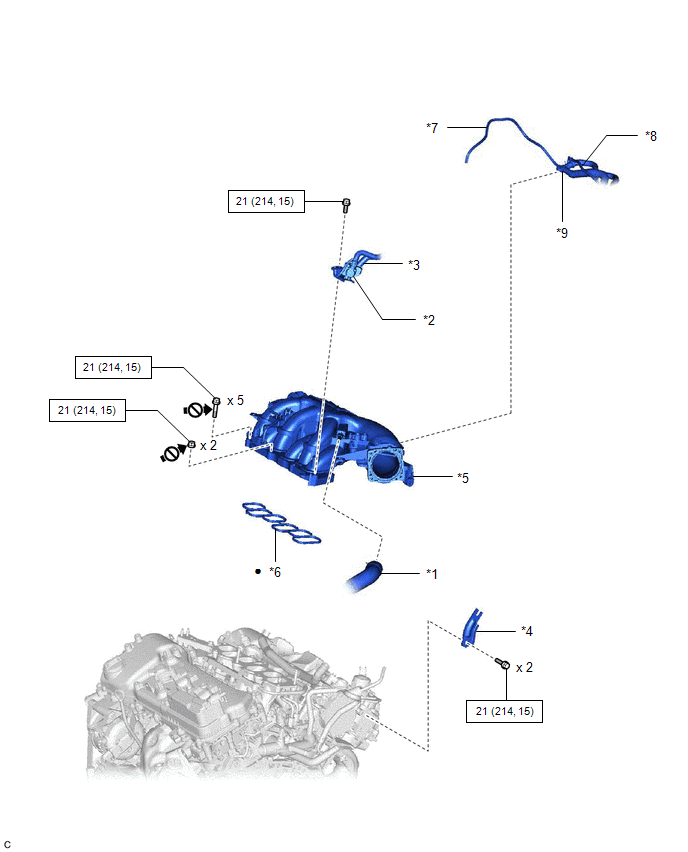

ILLUSTRATION

*1

VENTILATION HOSE

*2

PURGE VALVE (PURGE VSV)

*3

NO. 1 FUEL VAPOR FEED HOSE

*4

NO. 2 SURGE TANK STAY

*5

INTAKE AIR SURGE TANK ASSEMBLY

*6

AIR SURGE TANK TO INTAKE MANIFOLD GASKET

*7

VACUUM HOSE SUB-ASSEMBLY

*8

VACUUM HOSE

*9

NO. 2 AIR TUBE

-

-

N*m (kgf*cm, ft.*lbf): Specified torque

Non-reusable part

Do not apply lubricants (to the threaded parts)

-

-

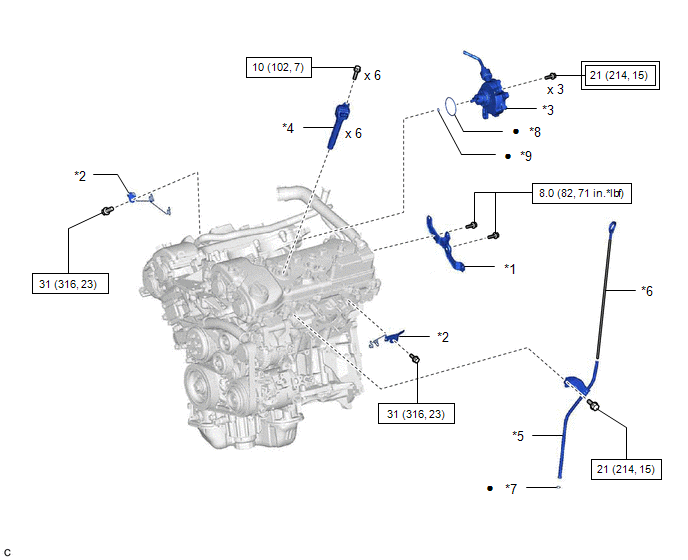

ILLUSTRATION

*1

WATER FILLER BRACKET

*2

WIRE HARNESS CLAMP BRACKET

*3

VACUUM PUMP ASSEMBLY

*4

IGNITION COIL ASSEMBLY

*5

ENGINE OIL LEVEL DIPSTICK GUIDE

*6

ENGINE OIL LEVEL DIPSTICK

*7

ENGINE OIL LEVEL DIPSTICK GUIDE O-RING

*8

NO. 2 O-RING

*9

NO. 3 O-RING

-

-

Tightening torque for "Major areas involving basic vehicle performance such as moving/turning/stopping" : N*m (kgf*cm, ft.*lbf)

N*m (kgf*cm, ft.*lbf): Specified torque

Non-reusable part

-

-

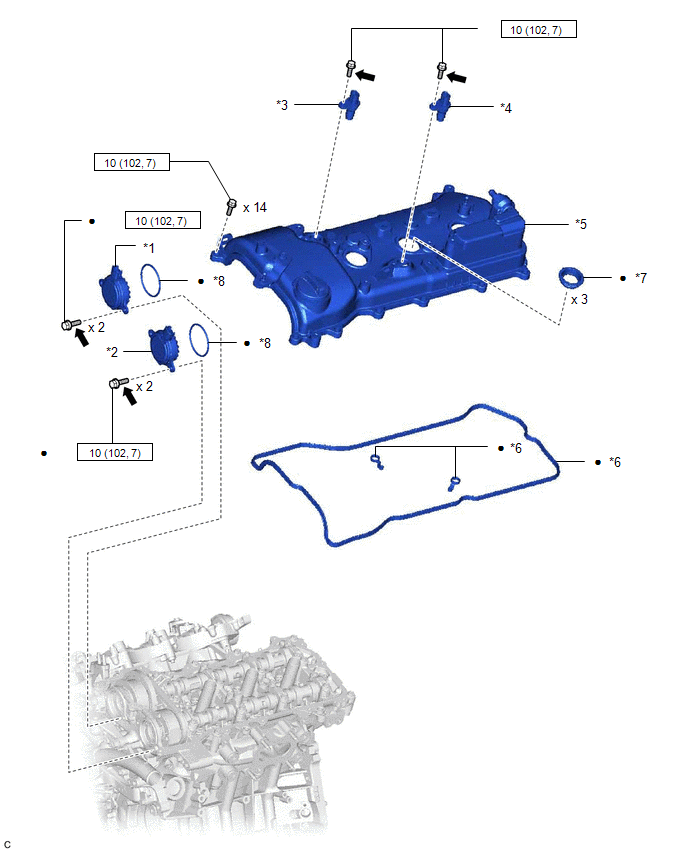

ILLUSTRATION

*1

CAMSHAFT TIMING OIL CONTROL SOLENOID ASSEMBLY (for Intake Side of Bank 1)

*2

CAMSHAFT TIMING OIL CONTROL SOLENOID ASSEMBLY (for Exhaust Side of Bank 1)

*3

VVT SENSOR (for Intake Side of Bank 1)

*4

VVT SENSOR (for Exhaust Side of Bank 1)

*5

CYLINDER HEAD COVER SUB-ASSEMBLY

*6

CYLINDER HEAD COVER GASKET

*7

SPARK PLUG TUBE GASKET

*8

NO. 1 ENGINE COVER SUB-ASSEMBLY

*9

O-RING

-

-

N*m (kgf*cm, ft.*lbf): Specified torque

Non-reusable part

Adhesive 1324

Precoated part

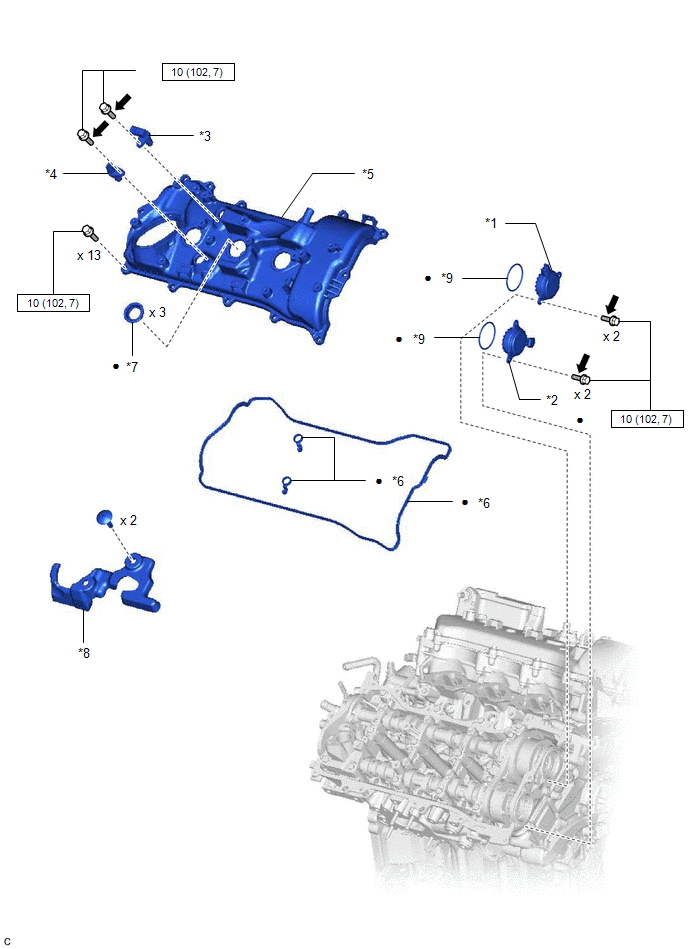

ILLUSTRATION

*1

CAMSHAFT TIMING OIL CONTROL SOLENOID ASSEMBLY (for Intake Side of Bank 2)

*2

CAMSHAFT TIMING OIL CONTROL SOLENOID ASSEMBLY (for Exhaust Side of Bank 2)

*3

VVT SENSOR (for Intake Side of Bank 2)

*4

VVT SENSOR (for Exhaust Side of Bank 2)

*5

CYLINDER HEAD COVER SUB-ASSEMBLY LH

*6

NO. 2 CYLINDER HEAD COVER GASKET

*7

SPARK PLUG TUBE GASKET

*8

O-RING

N*m (kgf*cm, ft.*lbf): Specified torque

Non-reusable part

Adhesive 1324

Precoated part

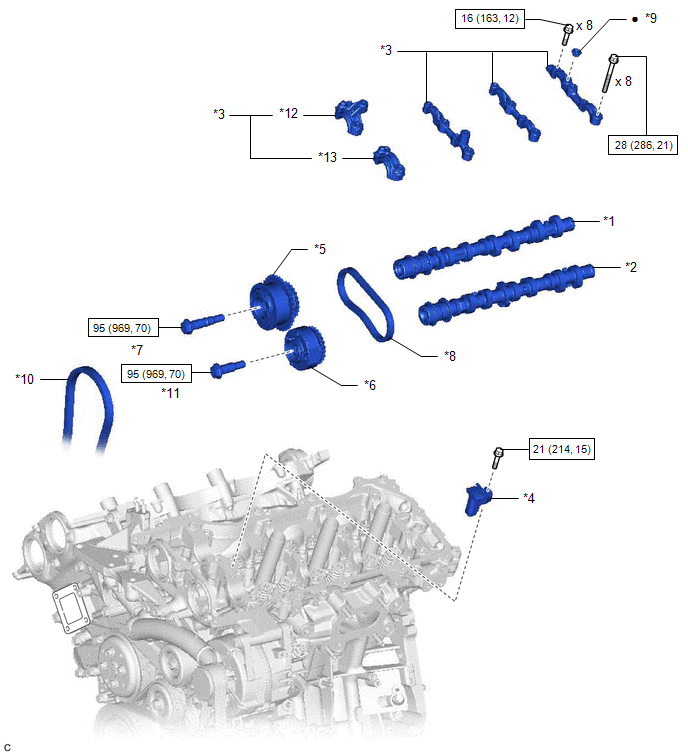

ILLUSTRATION

*1

CAMSHAFT

*2

NO. 2 CAMSHAFT

*3

CAMSHAFT BEARING CAP (for Bank 1)

*4

NO. 2 CHAIN TENSIONER ASSEMBLY

*5

CAMSHAFT TIMING GEAR ASSEMBLY (for Bank 1)

*6

CAMSHAFT TIMING EXHAUST GEAR ASSEMBLY (for Bank 1)

*7

CAMSHAFT TIMING GEAR BOLT (for Intake Side of Bank 1)

*8

NO. 2 CHAIN SUB-ASSEMBLY (for Bank 1)

*9

FUEL PUMP LIFTER HOUSING

*10

CAMSHAFT BEARING CAP OIL HOLE GASKET

*11

CHAIN SUB-ASSEMBLY (for Bank 1)

*12

NO. 1 CHAIN TENSIONER ASSEMBLY

*13

TIMING CHAIN COVER GASKET

*14

TIMING CHAIN COVER PLATE

*15

CAMSHAFT TIMING GEAR BOLT (for Exhaust Side of Bank 1)

*16

NO. 1 CAMSHAFT BEARING CAP

*17

NO. 2 CAMSHAFT BEARING CAP

-

-

N*m (kgf*cm, ft.*lbf): Specified torque

Non-reusable part

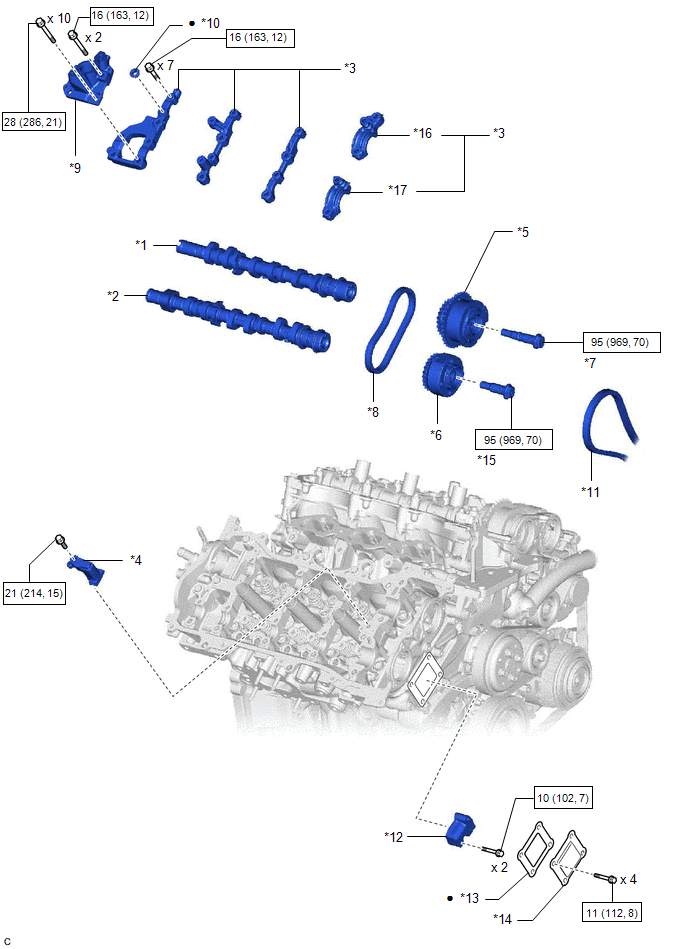

ILLUSTRATION

*1

NO. 3 CAMSHAFT SUB-ASSEMBLY

*2

NO. 4 CAMSHAFT SUB-ASSEMBLY

*3

CAMSHAFT BEARING CAP (for Bank 2)

*4

NO. 3 CHAIN TENSIONER ASSEMBLY

*5

CAMSHAFT TIMING GEAR ASSEMBLY (for Bank 2)

*6

CAMSHAFT TIMING EXHAUST GEAR ASSEMBLY (for Bank 2)

*7

CAMSHAFT TIMING GEAR BOLT (for Intake Side of Bank 2)

*8

NO. 2 CHAIN SUB-ASSEMBLY (for Bank 2)

*9

CAMSHAFT BEARING CAP OIL HOLE GASKET LH

*10

CHAIN SUB-ASSEMBLY (for Bank 2)

*11

CAMSHAFT TIMING GEAR BOLT (for Exhaust Side of Bank 2)

*12

NO. 3 CAMSHAFT BEARING CAP

*13

NO. 4 CAMSHAFT BEARING CAP

-

-

N*m (kgf*cm, ft.*lbf): Specified torque

Non-reusable part

    Camshaft

    Installation
