PARTS LOCATION

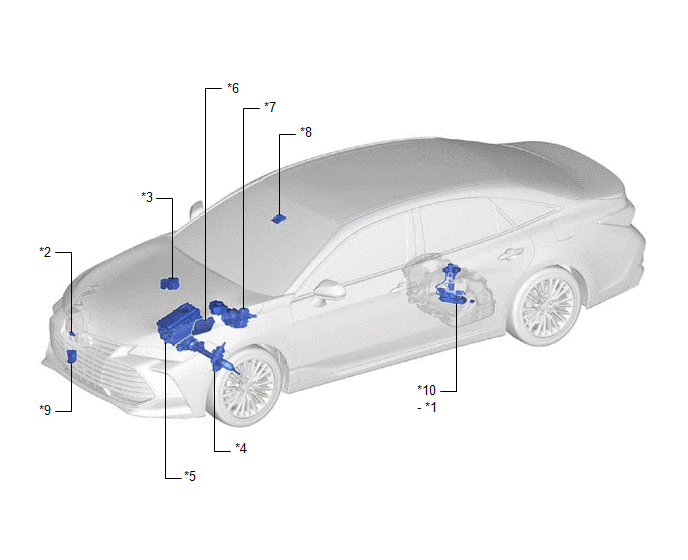

ILLUSTRATION

*1

FUEL SENDER GAUGE ASSEMBLY

*2

LEVEL WARNING SWITCH ASSEMBLY

*3

PARKING BRAKE ECU (BRAKE ACTUATOR ASSEMBLY)

*4

POWER STEERING ECU (RACK AND PINION POWER STEERING GEAR ASSEMBLY)

*5

INVERTER WITH CONVERTER ASSEMBLY

*6

ECM

*7

SKID CONTROL ECU (BRAKE BOOSTER WITH MASTER CYLINDER ASSEMBLY)

*8

FORWARD RECOGNITION CAMERA

*9

SWING GRILLE ACTUATOR ASSEMBLY

*10

FUEL SUCTION TUBE WITH PUMP AND GAUGE ASSEMBLY

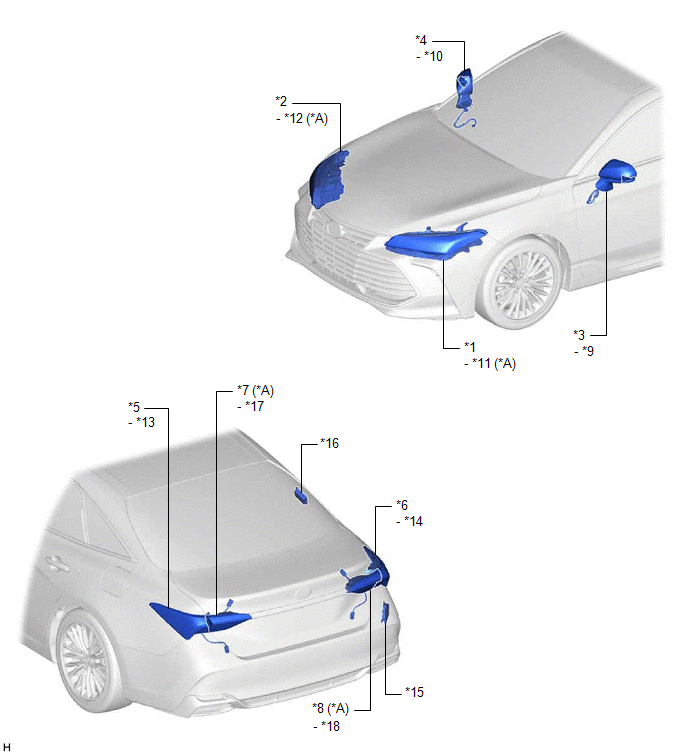

ILLUSTRATION

*A

w/ Cornering Light

-

-

*1

HEADLIGHT ASSEMBLY LH

*2

HEADLIGHT ASSEMBLY RH

*3

OUTER REAR VIEW MIRROR SUB-ASSEMBLY LH

*4

OUTER REAR VIEW MIRROR SUB-ASSEMBLY RH

*5

REAR COMBINATION LIGHT ASSEMBLY LH

*6

REAR COMBINATION LIGHT ASSEMBLY RH

*7

REAR LIGHT ASSEMBLY LH

*8

REAR LIGHT ASSEMBLY RH

*9

SIDE TURN SIGNAL LIGHT ASSEMBLY LH

*10

SIDE TURN SIGNAL LIGHT ASSEMBLY RH

*11

HEADLIGHT ECU SUB-ASSEMBLY LH

*12

HEADLIGHT ECU SUB-ASSEMBLY RH

*13

REAR COMBINATION LIGHT SOCKET AND WIRE LH

*14

REAR COMBINATION LIGHT SOCKET AND WIRE RH

*15

BLIND SPOT MONITOR SENSOR RH

*16

ELECTRICAL KEY AND TIRE PRESSURE WARNING ECU AND RECEIVER

*17

REAR LIGHT CORD LH

*18

REAR LIGHT CORD RH

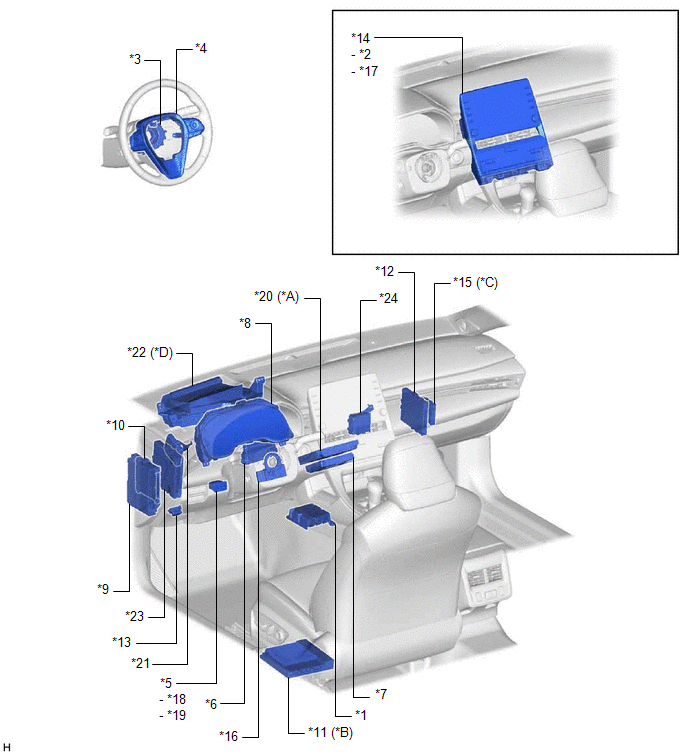

ILLUSTRATION

*A

w/ Navigation System

*B

for 14 Speakers

*C

w/ Intelligent Clearance Sonar System

*D

w/ Headup Display System

*1

AIRBAG ECU ASSEMBLY

*2

HAZARD WARNING SWITCH ASSEMBLY

*3

SPIRAL CABLE SUB-ASSEMBLY

*4

STEERING PAD SWITCH ASSEMBLY

*5

TRIP SWITCH

*6

AIR CONDITIONING AMPLIFIER ASSEMBLY

*7

DCM (TELEMATICS TRANSCEIVER)

*8

COMBINATION METER ASSEMBLY

*9

INSTRUMENT PANEL JUNCTION BLOCK ASSEMBLY

- ECU-DCC NO. 2 FUSE

- METER-IG2 FUSE

- HAZ FUSE

*10

MAIN BODY ECU (MULTIPLEX NETWORK BODY ECU)

*11

STEREO COMPONENT AMPLIFIERASSEMBLY

*12

CERTIFICATION ECU (SMART KEY ECU ASSEMBLY)

*13

DLC3

*14

RADIO AND DISPLAY RECEIVER ASSEMBLY

*15

CLEARANCE WARNING ECU ASSEMBLY

*16

STEERING SENSOR

*17

REAR SEAT BELT WARNING LIGHT

*18

ODO/TRIP SWITCH

*19

LIGHT CONTROL RHEOSTAT SWITCH

*20

NAVIGATION ECU

*21

DRIVING SUPPORT ECU ASSEMBLY

*22

METER MIRROR SUB-ASSEMBLY

*23

HYBRID VEHICLE CONTROL ECU

*24

VEHICLE APPROACHING SPEAKER CONTROLLER

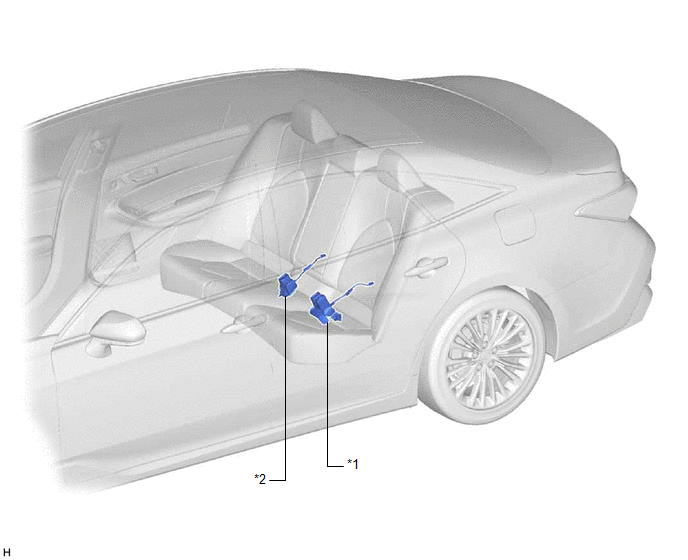

ILLUSTRATION

*1

REAR SEAT INNER BELT ASSEMBLY LH

*2

REAR SEAT INNER WITH CENTER BELT ASSEMBLY RH

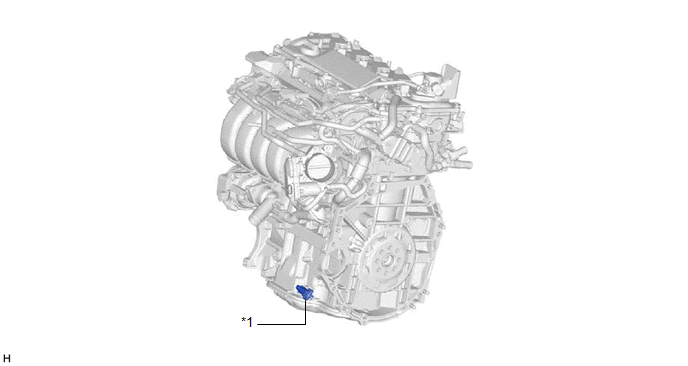

ILLUSTRATION

*1

ENGINE OIL LEVEL SENSOR

-

-
