Toyota Avalon Service & Repair Manual: Components

COMPONENTS

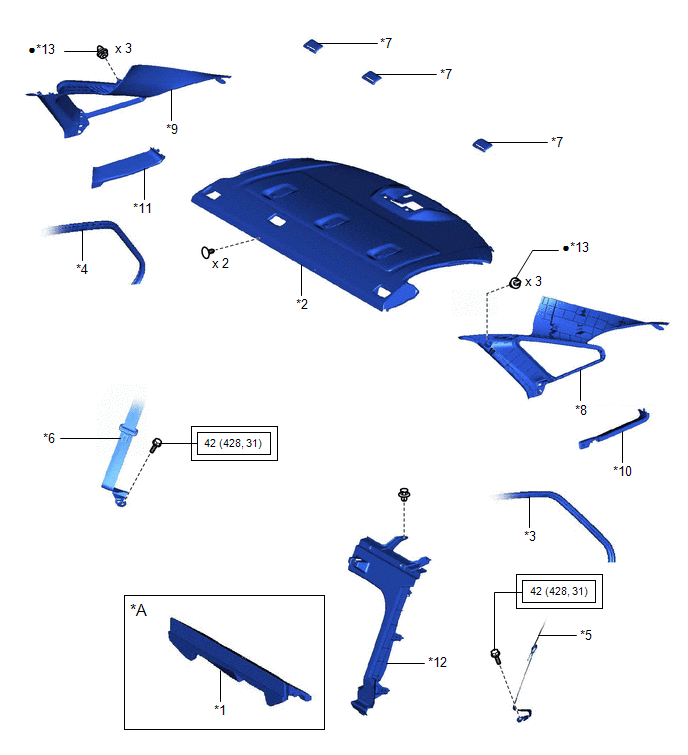

ILLUSTRATION

*A

w/o Seat Heater System

-

-

*1

LUGGAGE COMPARTMENT INNER TRIM PAD

*2

PACKAGE TRAY TRIM PANEL ASSEMBLY

*3

REAR DOOR OPENING TRIM WEATHERSTRIP LH

*4

REAR DOOR OPENING TRIM WEATHERSTRIP RH

*5

REAR SEAT 3 POINT TYPE BELT ASSEMBLY LH

*6

REAR SEAT 3 POINT TYPE BELT ASSEMBLY RH

*7

REAR SEAT SHOULDER BELT COVER

*8

ROOF SIDE INNER GARNISH LH

*9

ROOF SIDE INNER GARNISH RH

*10

ROOF SIDE RAIL GARNISH ASSEMBLY LH

*11

ROOF SIDE RAIL GARNISH ASSEMBLY RH

*12

ROOM PARTITION BOARD LH

*13

CLIP

-

-

Tightening torque for "Major areas involving basic vehicle performance such as moving/turning/stopping": N*m (kgf*cm, ft.*lbf)

Non-reusable part

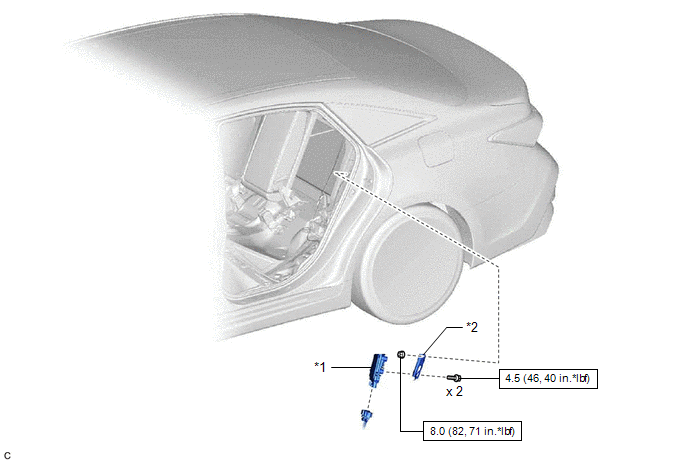

ILLUSTRATION

*1

FUEL PUMP CONTROL ECU

*2

FUEL PUMP CONTROL ECU BRACKET

N*m (kgf*cm, ft.*lbf): Specified torque

-

-

    Fuel Pump Ecu

    Installation
