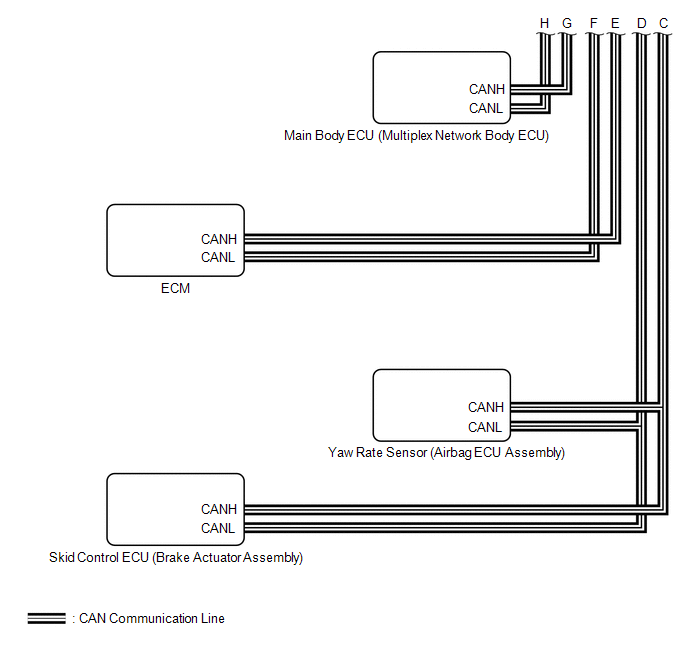

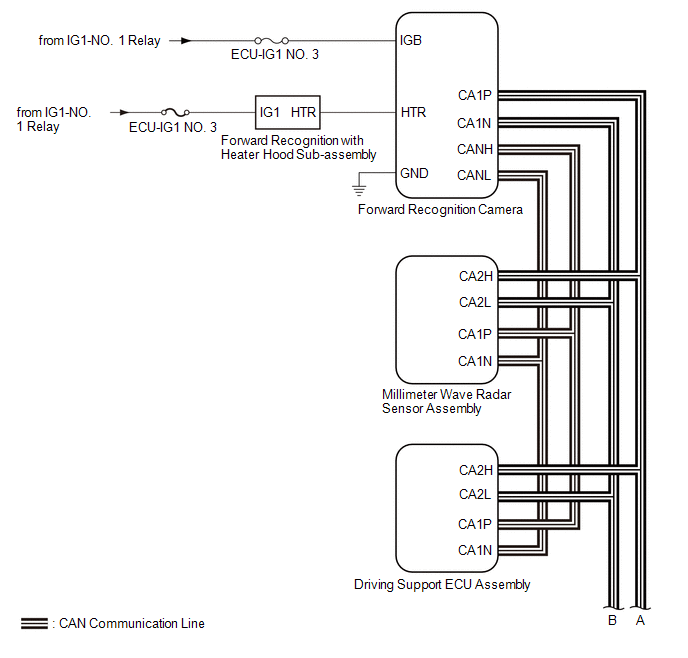

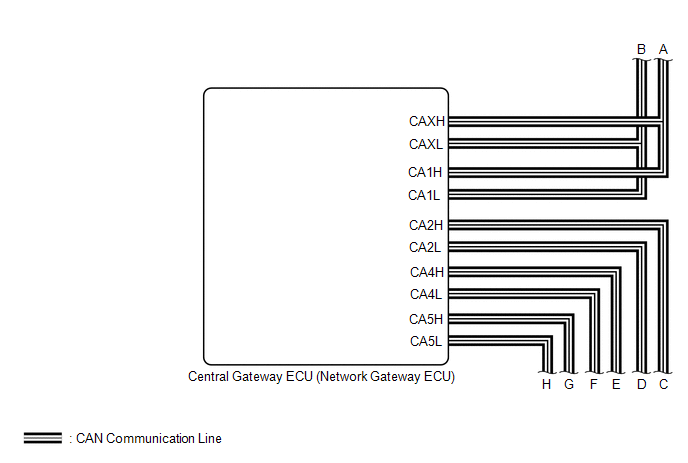

SYSTEM DIAGRAM

Communication Table

Sender

Receiver

Signal

Line

Forward Recognition Camera

Main Body ECU (Multiplex Network Body ECU)

Automatic high beam control signal

CAN

Driving Support ECU Assembly

Forward Recognition Camera

PCS control information signal

CAN

ECM

Forward Recognition Camera

  • Shift position signal (P, R, N, D)
  • Engine type information signal
  • Vehicle specification information (2WD/4WD information, conventional/ hybrid information)
  • Cruise control system control signal

CAN

Main Body ECU (Multiplex Network Body ECU)

Forward Recognition Camera

Vehicle specification information (destination)

CAN

Skid Control ECU (Brake Actuator Assembly)

Forward Recognition Camera

  • Vehicle speed signal
  • Stop light switch signal
  • Vehicle yaw rate sensor zero point malfunction signal
  • Electronically controlled brake system operation signal
  • Electronically controlled brake system malfunction signal

CAN

Yaw Rate Sensor (Airbag ECU Assembly)

Forward Recognition Camera

Vehicle yaw rate sensor signal

CAN
